水環真空泵吸排氣孔面積及開口位置與壓縮比值的關系，當水環真空泵的運行工況超過臨界壓縮比后，如何通過修改內部結構將泵氣流損失降低到小以及泵的性能達到優，對水環真空泵應用和系統改造具有重要參考意義。

水環真空泵作為一種變?nèi)菔綒怏w輸送設備，既能作為真空泵抽除氣體使系統獲得負壓，又能作為壓縮機壓縮氣體從而使系統得到正壓，但無論是作為真空泵還是壓縮機，其內部水環發生容積變化實現吸排氣的原理是一樣的，因此對于水環泵不同狀態下的做功，基本可以統一劃分成幾個階段。

水環真空泵的工作原理是利用葉輪偏心的安裝在泵體內，葉輪旋轉將泵腔內的水甩向四周，在泵腔內形成不等厚的水環，由水環、相鄰的葉片形成交替變化的空間來完成吸排氣作用。氣體輸送的通道是設計在圓盤上的大小月牙形空間，但它們的作用不僅僅是“通道”，吸排氣孔開口大小及位置對泵性能的影響是非常明顯的，真空泵吸氣量隨著壓縮比的增加而降低，當超過臨界壓縮比后，水環泵的效率會明顯下降。

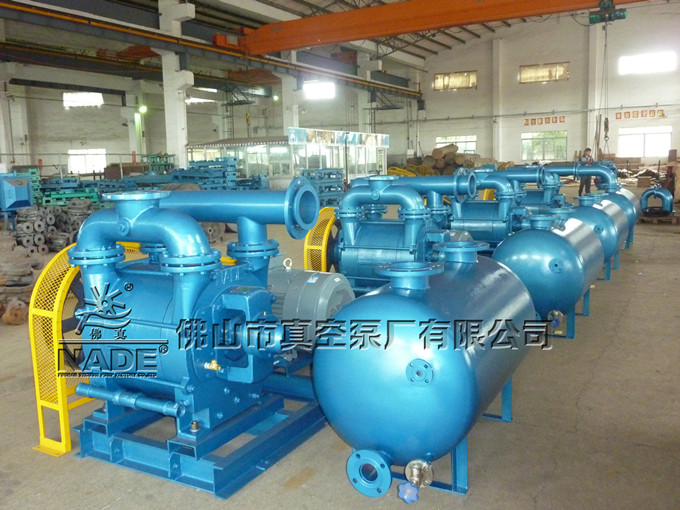

佛山市真空泵廠有限公司通過多年的研究探索，通過更改圓盤吸排氣孔面積，可有效降低泵的泄漏及氣體損耗。針對不同工況選擇適宜的吸排氣孔，對于提高水環泵運行效率具有很高的實用價值。
