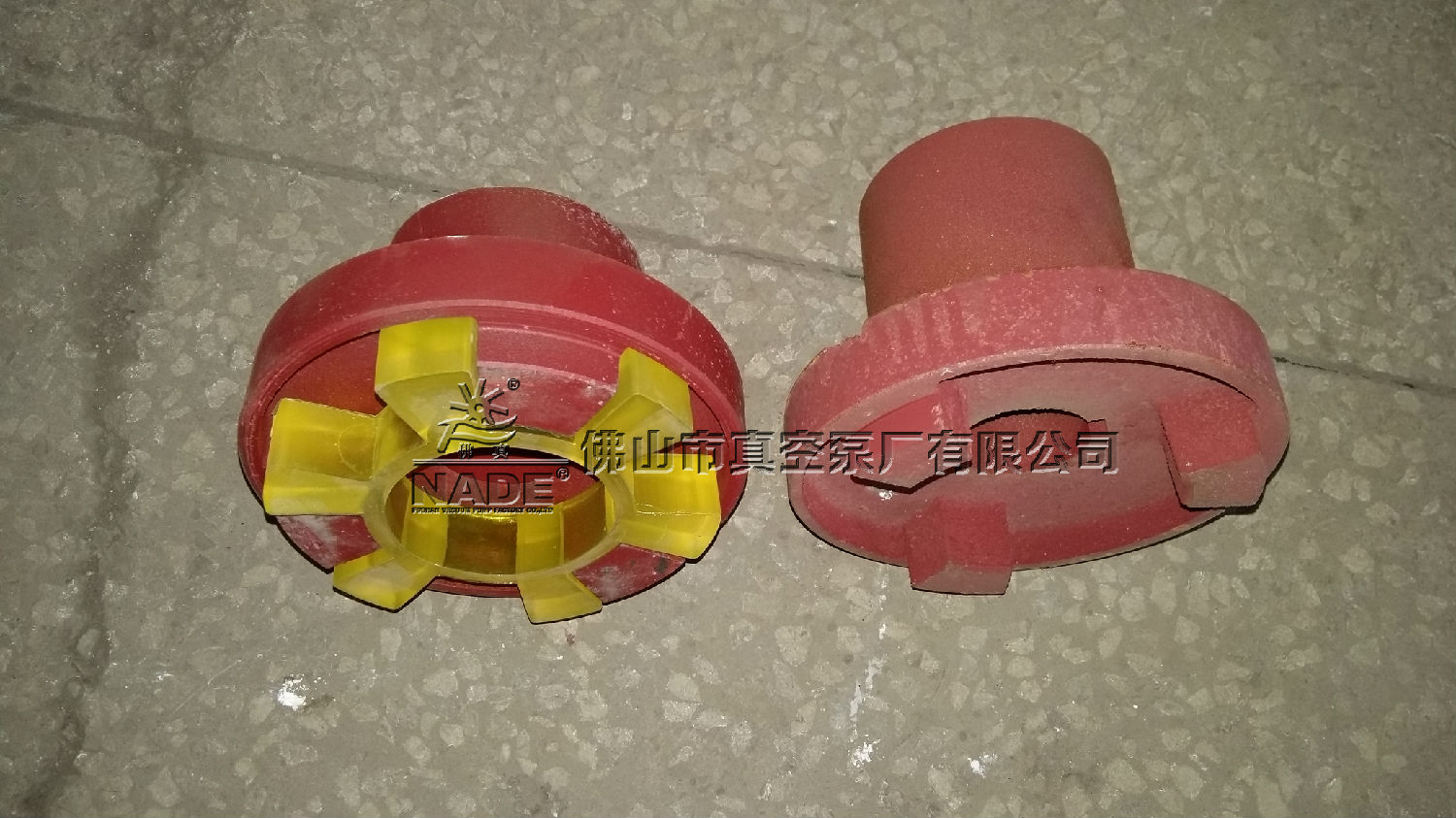

水環真空泵聯軸器是將主動軸和從動軸聯接在一起的一種裝置。它由電動機聯軸器和水環真空泵聯軸器組成。

在安裝時，電動機聯軸器和水環真空泵聯軸器必須同心，兩端面之間還須保持一定的、各處均等的軸向間隙，否則會嚴重影響水環真空泵的運行和壽命。因此，聯軸器的正確安裝正是裝配工作的重要一環。

1.水環真空泵聯軸器的不同水環真空泵軸度要求

水環真空泵軸和電動機軸的軸心應該在同一直線上，如果有一定的傾斜(即所謂一定的不同軸度)，水環真空泵運行時就會不平穩，且產生振動和噪音，引起軸承的磨損，影響水環真空泵的壽命。所以安裝電動機聯軸器和水環真空泵聯軸器時，應有不同軸度的要求。

由于電動機聯軸器和水環真空泵聯軸器的外圓尺寸是相等的，所以不同軸度可以通過外圓來檢查。檢查的方法是用一根直尺放在電動機聯軸器和水環真空泵聯軸器的外圓上，觀察直尺是否都貼緊的外圓。如果與一個聯抽器貼得很緊，而與另一個聯軸器有縫隙，說明兩聯軸器不同心，需要調整。這樣檢查電動機聯軸器和水環真空泵聯軸器上下左右四個位置，直到都靠得很緊沒有縫隙為止。

電動機聯軸器和水環真空泵聯軸器的不同軸度要求不超過0.05毫米。

2.電動機聯軸器和水環真空泵聯軸器的軸向間隙要求

為了避免運行時兩聯軸器相碰，電動機聯軸器和水環真空泵聯軸器間應該保持均勻一致的軸向間隙。間隙大小可通過塞尺來檢查，一般可為4~6毫米。
