水環式真空泵是一種通過液環制造真空的泵類產品，水環式真空泵的主要部件有葉輪、軸、泵體、泵蓋、分配板（圓盤）、聯軸器、底座、電機等多部件組成。下面就介紹下水環式真空泵的結構。

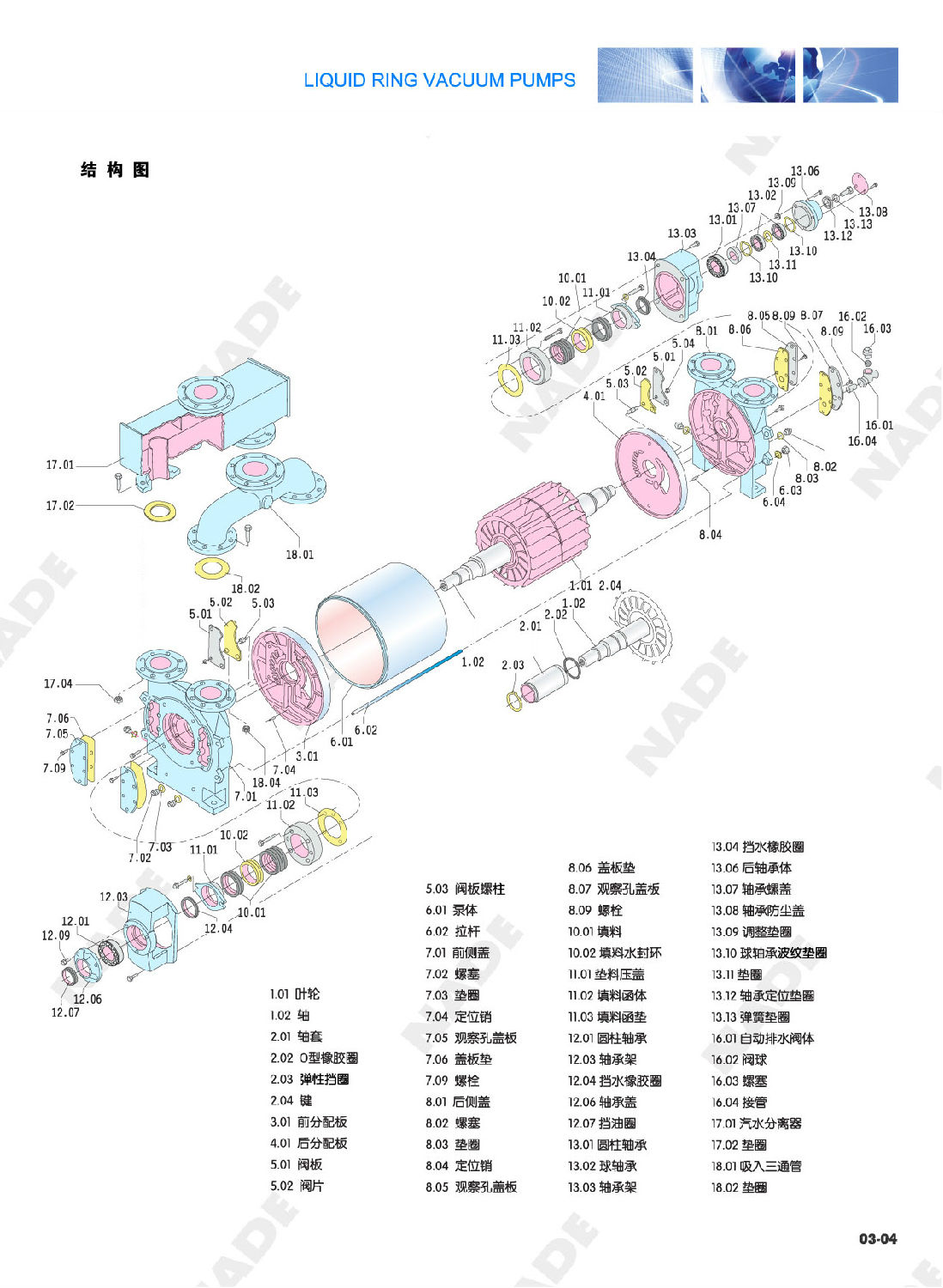

　　水環式真空泵采用單級作用的結構形式，泵由泵體、葉輪、前后泵蓋（各一件）、前后分配板（圓盤）、軸、前后軸承部件、閥板部件等組成。軸偏心地安裝在泵體中，葉輪與軸為過盈配合，泵兩端面的總間隙由泵體和分配板（圓盤）之間的墊來調整，在裝配時由前端定位來首先確定單面間隙，葉輪與分配板（圓盤）端面間隙的大小對氣體的泄漏（排氣腔向吸氣腔的泄漏）有較大的影響，因而裝配必須予以保證，對于葉輪的直徑大于500mm的泵，單面間隙應控制在0.25～0.35之間，兩端總間隙為0.5～0.7之間。
　　填料裝在兩泵蓋內密封液經由泵蓋中的孔進入填料室，以冷卻填料及加強密封效果。
　　當采用機械密封時，機械密封安裝在填料室腔，填料壓蓋換成機械密封壓蓋。在前后分配板（圓盤）上均設有吸、排氣月牙形孔和橢圓形排氣孔，并安裝有閥板部件，閥板的作用是當葉輪葉片間的氣體壓力達到排氣壓力時，在月牙排氣口以前就將氣體排出，減少了因氣體壓力過大而加大功率的消耗。
