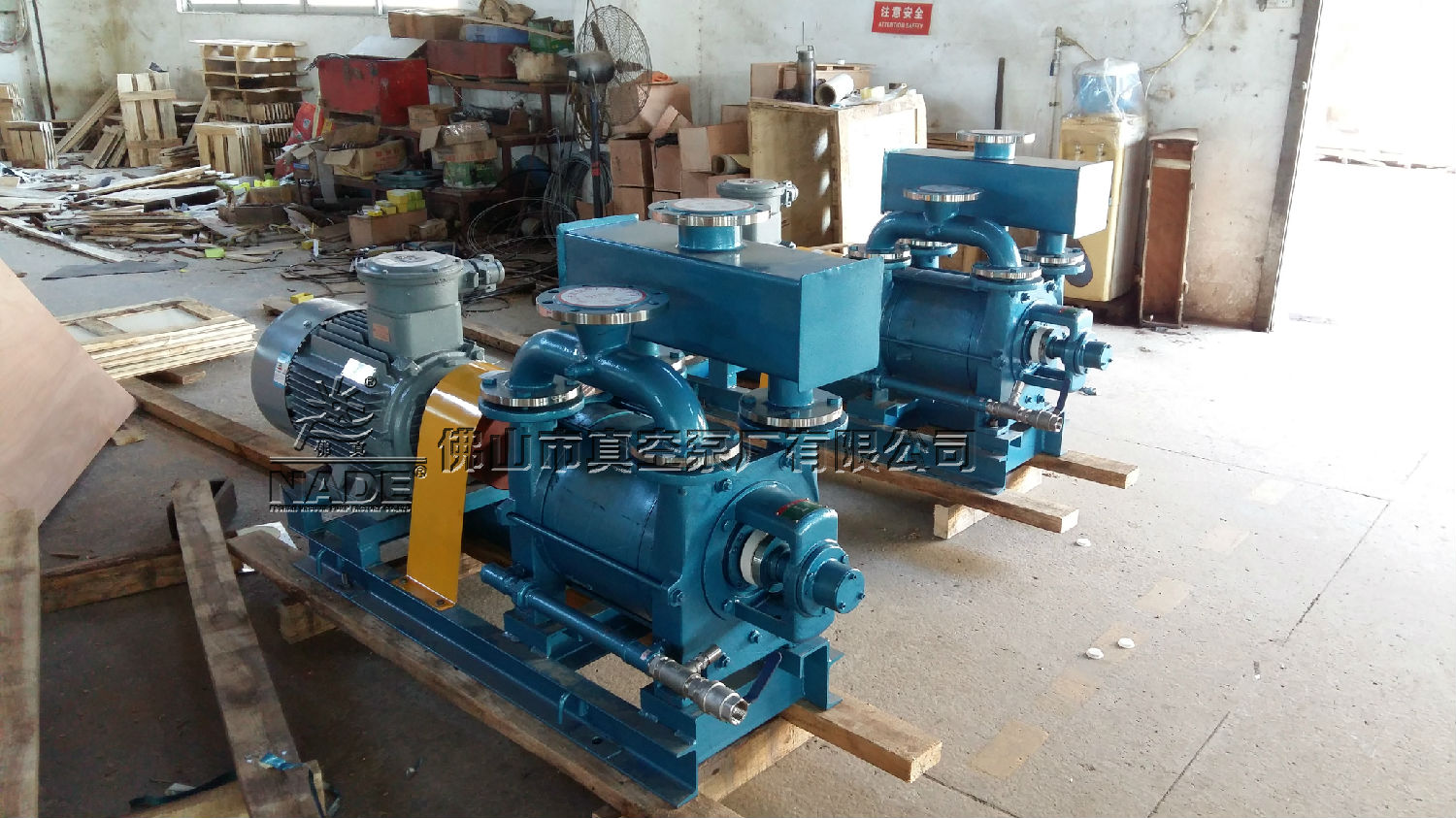

水環真空泵結構說明：水環真空泵由泵體、泵蓋、葉輪、軸等多部分組成。零部件與零部件之間形成互補，缺一不可。讓我們來看看水環真空泵的詳細結構：進氣管和排氣管通過安裝在泵蓋上，上吸孔和排氣孔連接到泵室，水環真空泵葉輪固定到軸上，并偏心地安裝在泵體中。由泵體和分配板之間的墊調節泵兩端的總間隙。

通過推動葉輪的襯套調節葉輪與分配板之間的間隙，確保兩端之間的間隙均勻。軸和葉輪具有過盈配合，其由前端定位確定。葉輪的端面和分配板之間的間隙確定了從泵室中的入口到排氣口的流動中的氣體損失量及其極限壓力。水環真空泵盤根（填料）安裝在兩個泵蓋端的密封端上，密封水通過泵蓋上的小孔進入盤根（填料），冷卻盤根（填料），增強密封效果。葉輪形成水環所需的補充水由供水管供應，供水管也可與汽水分離器連接以作循環水。如果密封形式使用機械密封，機械密封安裝在填料腔內，則無需再使用填料進行密封，填料壓蓋用機械密封壓蓋代替，其余結構基本相同。

水環真空泵軸承通過固定螺母固定在軸上。分配板則安裝在泵蓋上，分配板上設有閥板閥片。閥片的功能是當葉輪葉片之間的氣體壓力達到排氣壓力時排出排氣口之前的氣體，以提供由于過高的氣體壓力而消耗的電力，并減少電力消耗。
